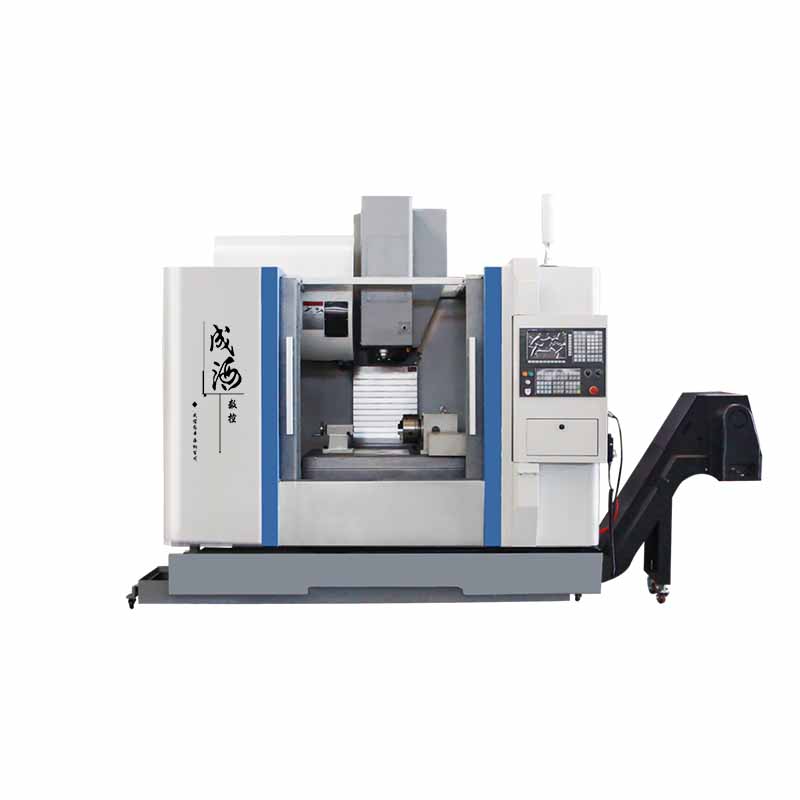

一、850立式加工中心机床简介：

(此图片仅供参）

850 加工中心是一款应用广泛的立式加工中心，机身及主要构件多采用高强度铸铁，立柱底部为 “人”字形跨式结构并搭配大箱体底座，能减轻重切削时机身振动，X、Y、Z 轴导轨副可选择硬轨或线轨（如三轴硬轨结构，刚性与耐磨性较强）；其 X 轴行程通常 800mm、Y 轴 500mm、Z 轴 500mm，工作台尺寸约500*1000mm，最大承重可达 600kg，主轴鼻端锥度多为 BT40，标配最高转速 8000rpm，主轴伺服电机功率11/15kw，X/Y 轴快速移动速度 12000mm/min、Z 轴 10000mm/min，切削进给速度 1-5000mm/min；整机具备全密闭式防护，操作方便灵活，可实现三轴联动加工，一次装夹就能完成铣、钻、镗、铰、攻丝等多道工艺，适用于箱体类零件及各种复杂二维、三维模具型腔加工，广泛应用于汽车、模具、航空和军工等行业。

二、850加工中心机床主要技术参数：

项目	單位	VMC850
X/Y/Z 轴行程	mm	800500500
主轴鼻端到工作台距离	mm	120-620
主轴中心到立柱导轨?距离	mm	550
主轴转速	rpm	8000
主轴锥度		BT40
刀具规格		BT40
主轴电机功率	KW	7.5/11KW
刀库（选配）	T	BT40/24T
工作台
工作台（长度×宽度）	mm	1000*500
工作台最大荷重	kg	600
X 轴快速位移	m/min	32
Y 轴快速位移	m/min	32
Z 轴快速位移	m/min	28
切削进给速度	mm/min	1-10000
定位精度	mm	±0.005
重复定位精度	mm	±0.003
控制器	FANUC	FANUC OI MF PLUS
机器重量{约}	T	5.3
电源需求	KVA	15
水箱容量	L	350
空气源	kg/cm2	6
外形尺寸（长×宽×高）	mm	260023002600

三、850数控加工中心核心配置：

组件	部件名称	产地	制造商	规格型号
铸件	机身铸件	云南	成海	HT-300

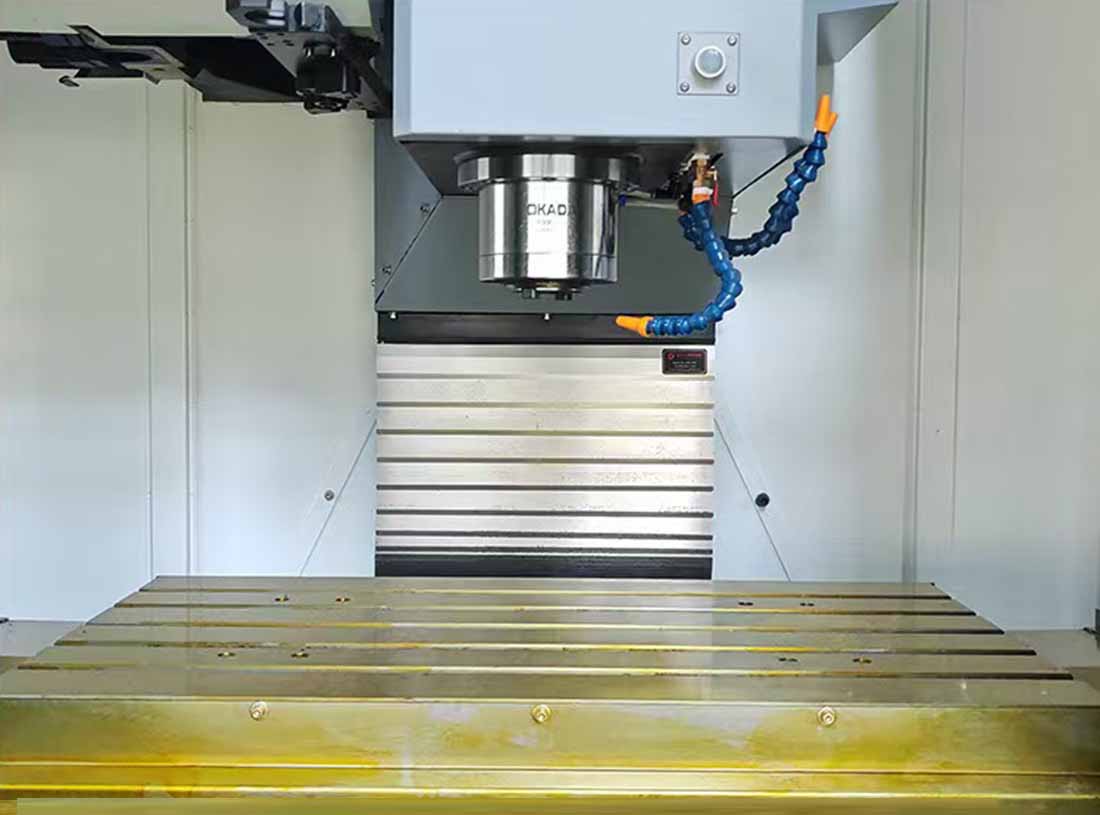

主轴单元	主轴	台湾	丹铨	BT40/140-8000rpm
直线滚动导轨	X Y/Z轴线轨	台湾	上银	35mm P级重载滚柱导轨
直线滚动导轨	X/Y/Z轴丝杠	台湾	上银	C3级直径 40mm.螺距 16mm
XYZ 三轴轴承	轴承	日本	NACHI	丝杆支撑轴承 30*62
螺杆预拉系統	螺杆预拉螺母	台湾	盈锡

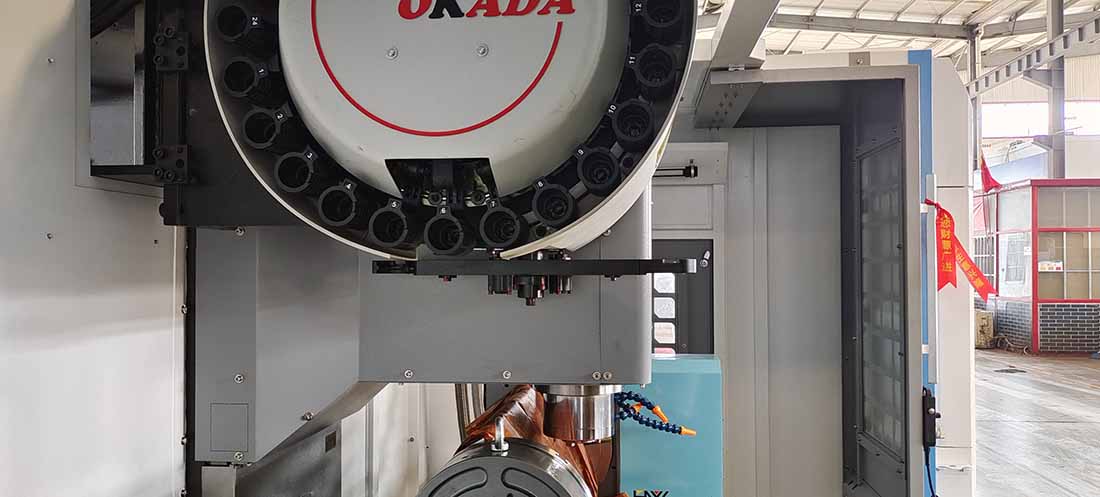

换刀机构	刀库	台湾	冈田/德速	圆盘式 BT40-24T
加工冷卻系統	水泵	无锡	诺克	CH2V-30L

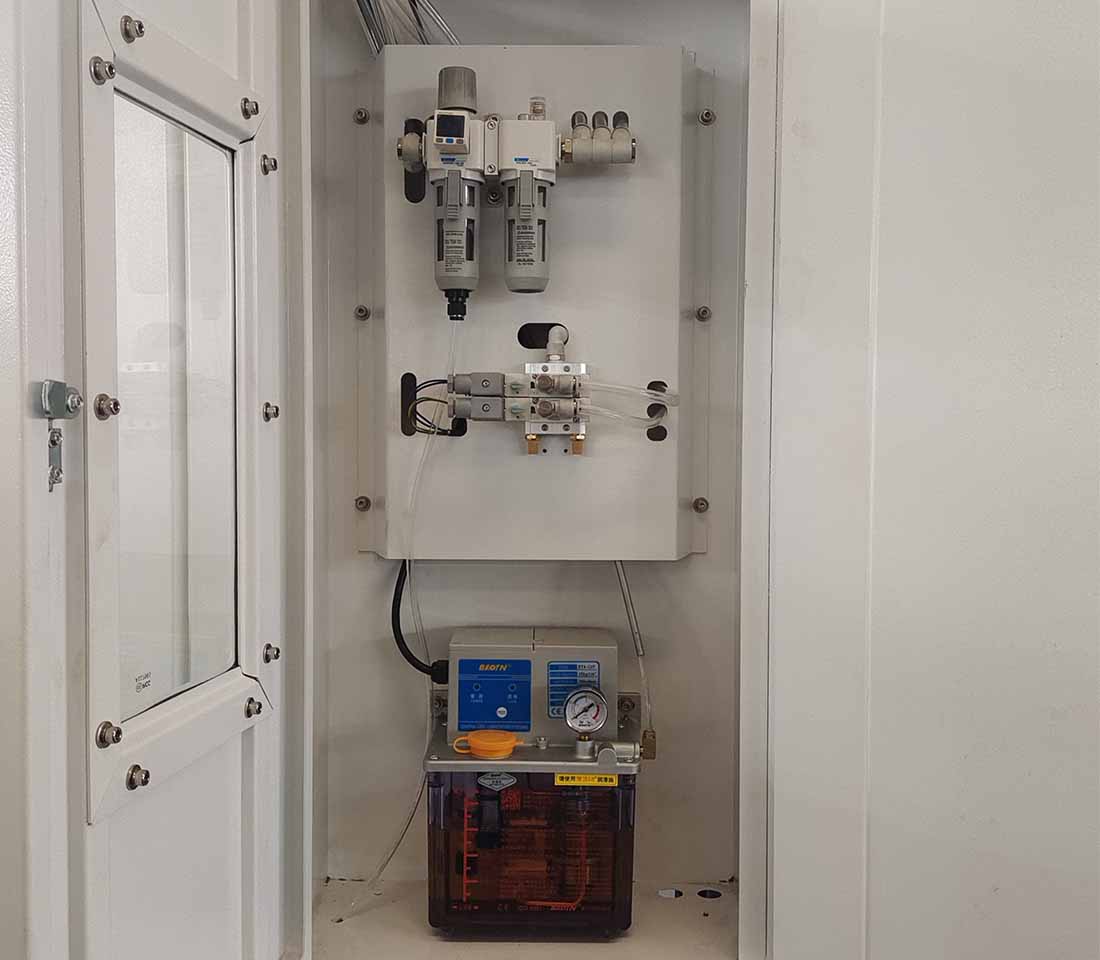

集中润滑系統	油泵	广东	宝腾
内防护	伸缩防护	江苏	六鼎
气动系統	电池阀	台湾	金器	24V
	三点組合	台湾	金器
	增压缸	台湾	铁凝	4500kg
电器组件	控制器	日本	FANUC	FANUC OI MF PLUS
	主轴伺服电机	日本	FANUC	7.5/11KW
	X/Y /Z轴伺服电机	日本	FANUC
	手摇脉冲发射器	日本	FANUC
	变压器	东莞	金宝
	电磁接触器/电磁开关	德国	施耐德
传动组件	三轴联轴器	台湾	瑞迪

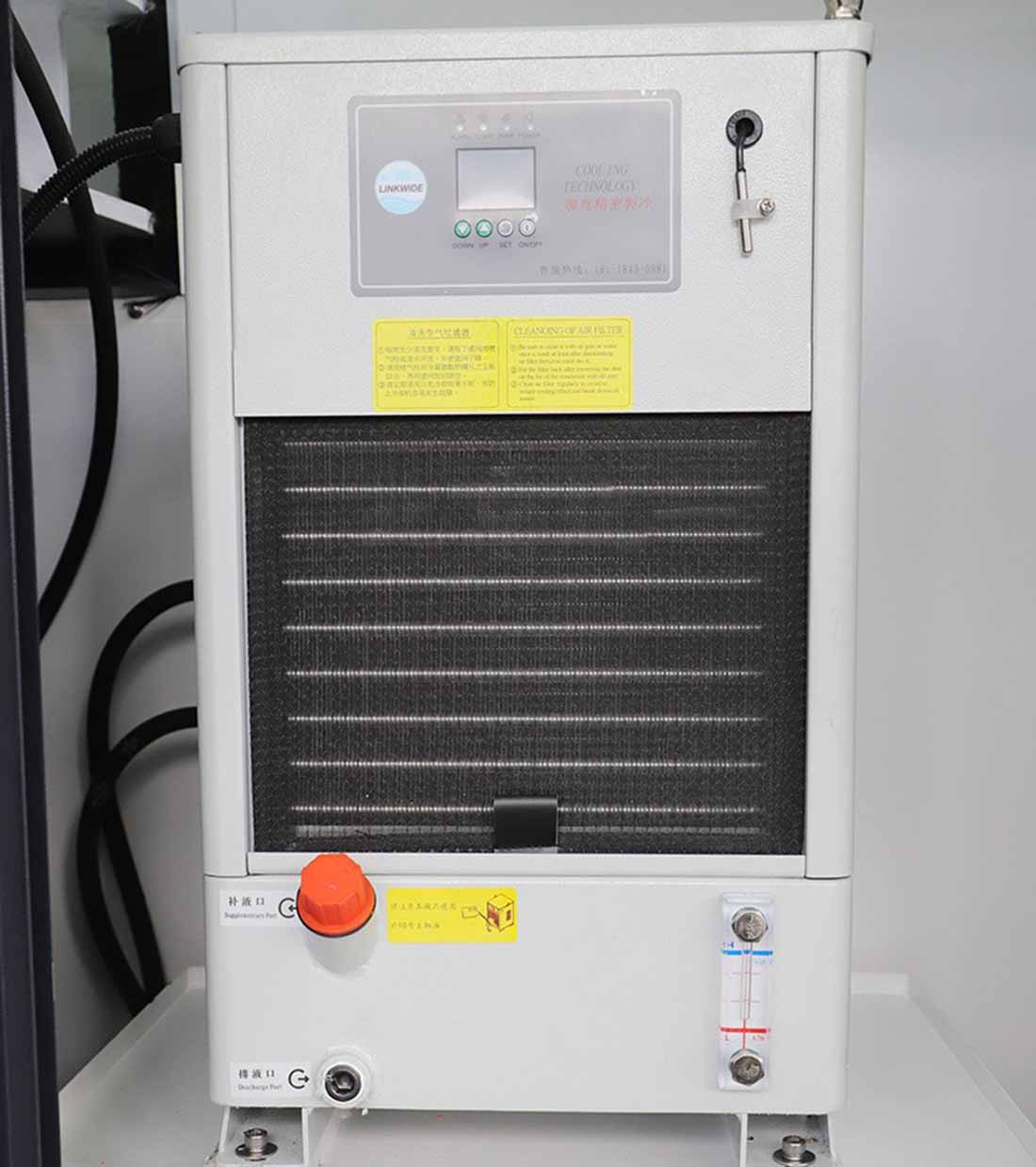

空调	电器柜空调	苏州	联宽	机床配套

如有供应商供应不上，将以同等品质的品牌代替。

四、850加工中心可选配置：

序号	项目	型号
1.	主轴单元	主轴中心出水
2.		BT40/150-10000转皮带主轴单元
3.		BT40/150-12000转直连主轴单元

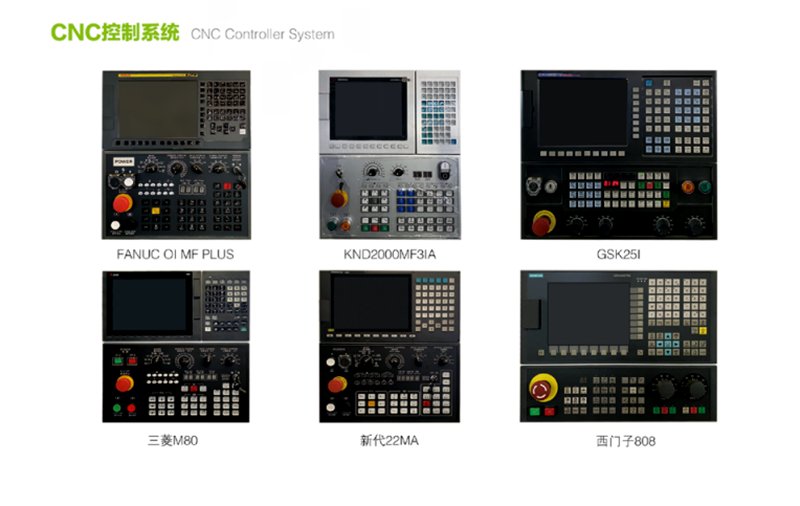

4.	数控系统(机床标配FANUC 数控系统）	广州 GSK 25I数控系统
5.		北京 KND 3000 MF3I-A数控系统
6.		台湾新代 22MA
7.		日本三菱 M80数控系统
8.		德国西门子 808/828D数控系统
9.	回转工作台	台湾品牌第四轴转台
10.		台湾品牌第五轴转台
11.	……	……
