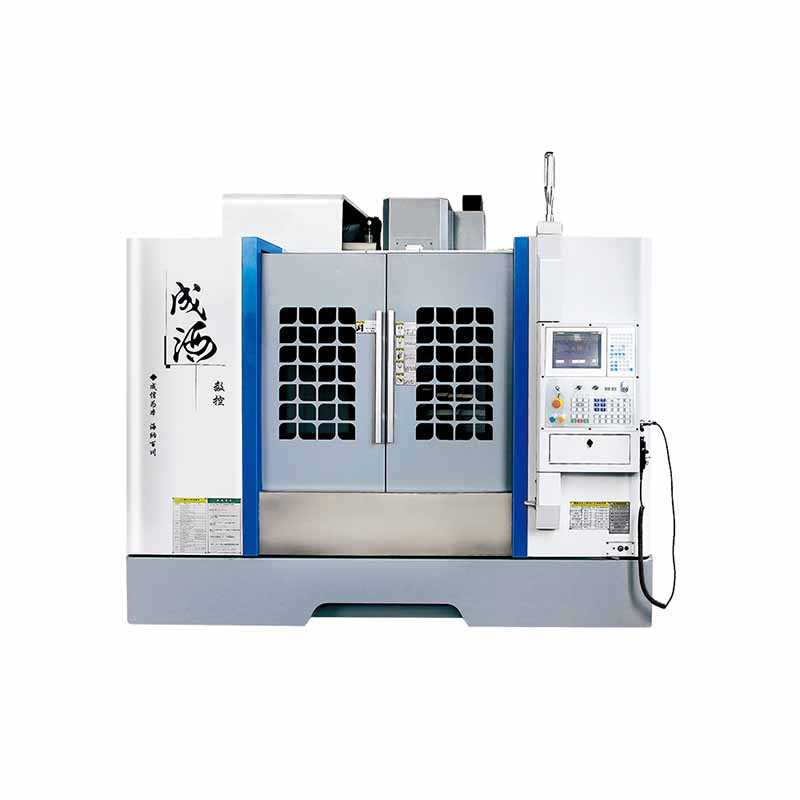

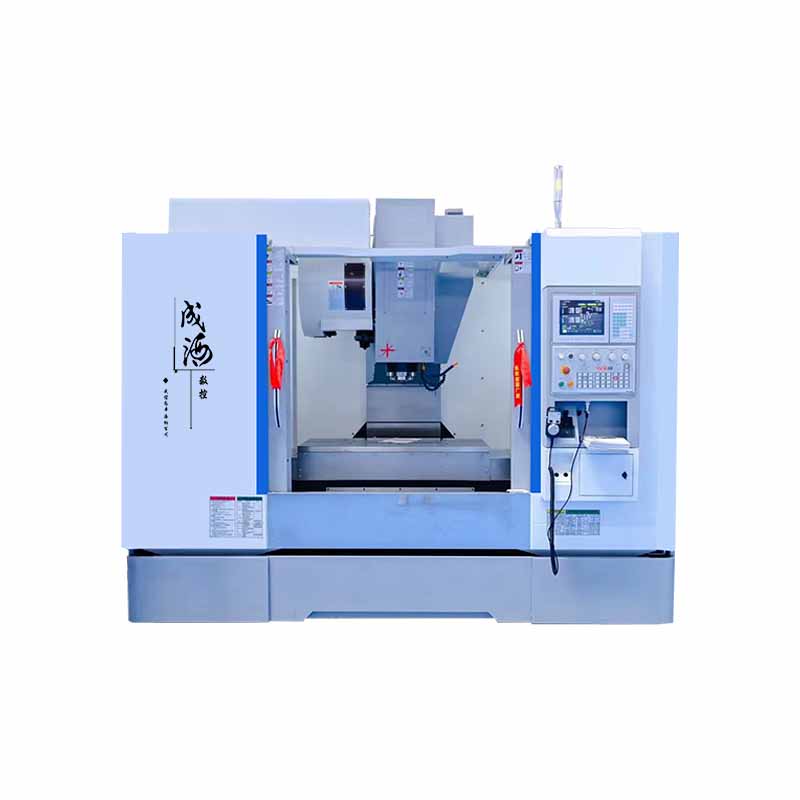

VMC1160加工中心机床/CNC加工中心
价格面议
产品详情
一、1160立式加工中心机床简介：

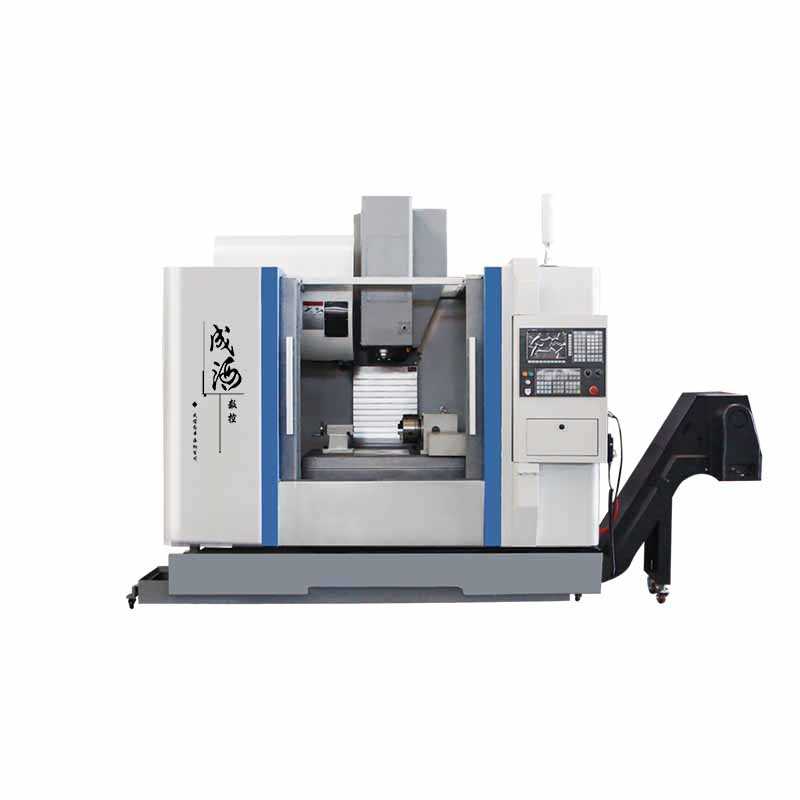

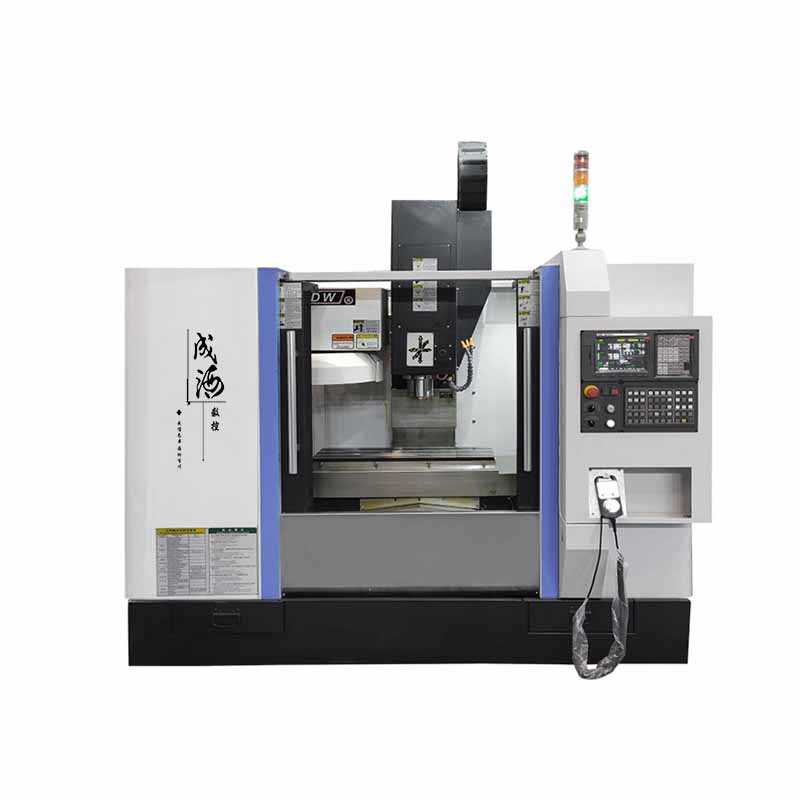

（此图片仅供参考）

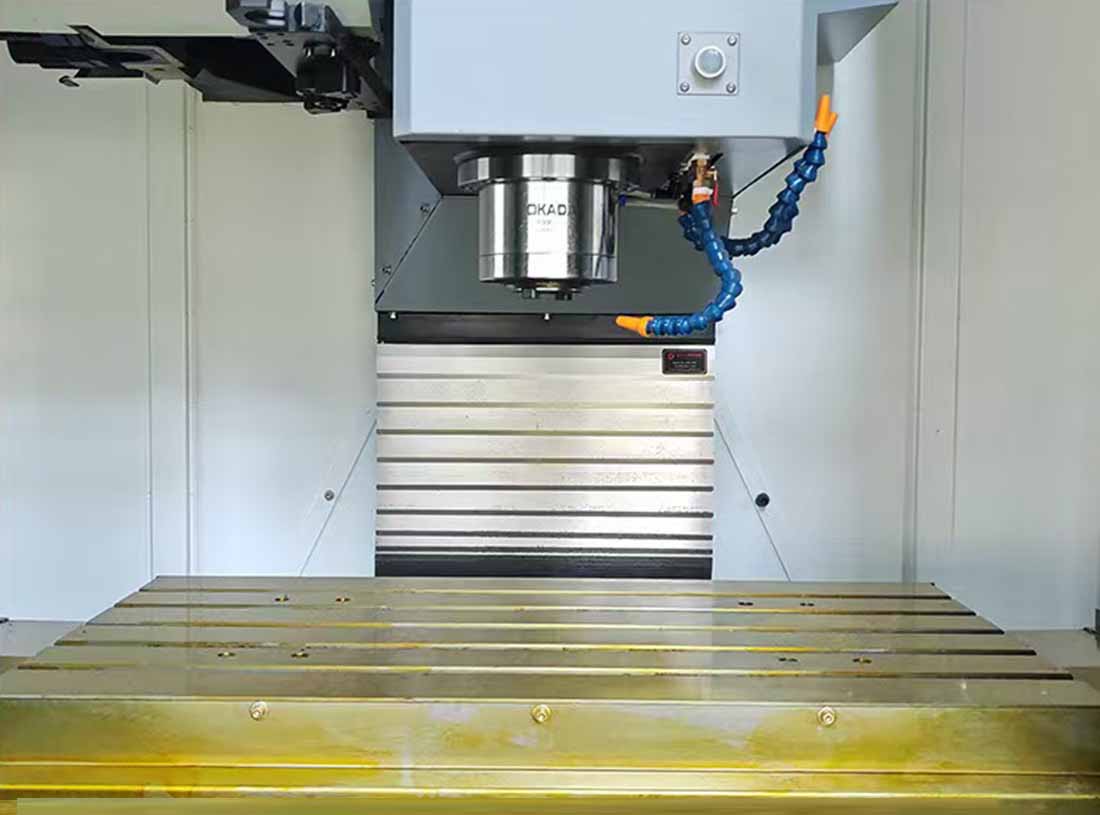

1160 加工中心通常采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动，滑座沿床身纵向移动，工作台沿滑座横向移动。
其床身、工作台等大件多采用高强度铸铁材料，经时效处理以保证强度和稳定性。X、Y、Z 轴导轨副一般采用滚动直线滚柱导轨，伺服电机经弹性联轴节与高精度滚珠丝杠直联，实现无间隙传动。主轴组多采用台湾品牌，如建椿主轴，轴承采用 P4 级主轴专用 NSK 轴承，以保证高精度和高刚性。
二、1160加工中心机床主要技术参数：
| 項 目 | 單 位 | VMC1160 |
| X/Y/Z 轴行程 | mm | 1100/600/600 |
| 主轴鼻端至工作台面距离 | mm | 120-720 |
| 主轴中心至立柱导轨面距离 | mm | 600 |
| 主轴转速 | rpm | 8000 |
| 主轴锥度 | BT40 | |
| 刀具规格 | BT40 | |
| 主轴电机功率 | KW | 11/15KW |
| 刀库 | T | BT40/24T |
| 工作台 | ||
| 工作台（长度×宽度） | mm | 1200×600 |
| 工作台最大荷重 | kg | 800 |
| X 轴快速位移 | m/min | 36 |
| Y 轴快速位移 | m/min | 36 |
| Z 轴快速位移 | m/min | 32 |
| 切削进给速度 | mm/min | 1—10000 |
| 定位精度 | mm | ±0.005 |
| 重复定位精度 | mm | ±0.003 |
| 控制器 | FANUC | FANUC OI MF PLUS |
| 机器重量{约} | T | 7.3 |
| 电源需求 | KVA | 23 |
| 水箱容量 | L | 350 |
| 空气源 | kg/cm2 | 6 |
| 外形尺寸（长×宽×高） | mm | 3150*2550*2960 |
三、1160数控加工中心核心配置：
| 组件 | 部件名称 | 产地 | 制造商 | 规格型号 |
| 铸件 | 机身铸件 | 江苏 | 成海 | HT-300 |
| 主轴单元 | 主轴 | 台湾 | 丹铨/罗翌 | BT40-150-8000rpm |
| 直线导轨 | X/Y/Z轴导轨 | 台湾 | 上银/银泰 | 45mmP级重载型滚柱导轨（X/Z轴六滑块） |
| 传动丝杆 | X/Y/Z轴丝杠 | 台湾 | 上银/银泰 | C3级直径 40mm.螺距 12mm |
| XYZ 三轴轴承 | 轴承 | 日本 | NACHI | 丝杆支撑轴承 30*62 |
| 螺杆预拉系統 | 螺杆预拉螺母 | 北京 | 银锡 | |

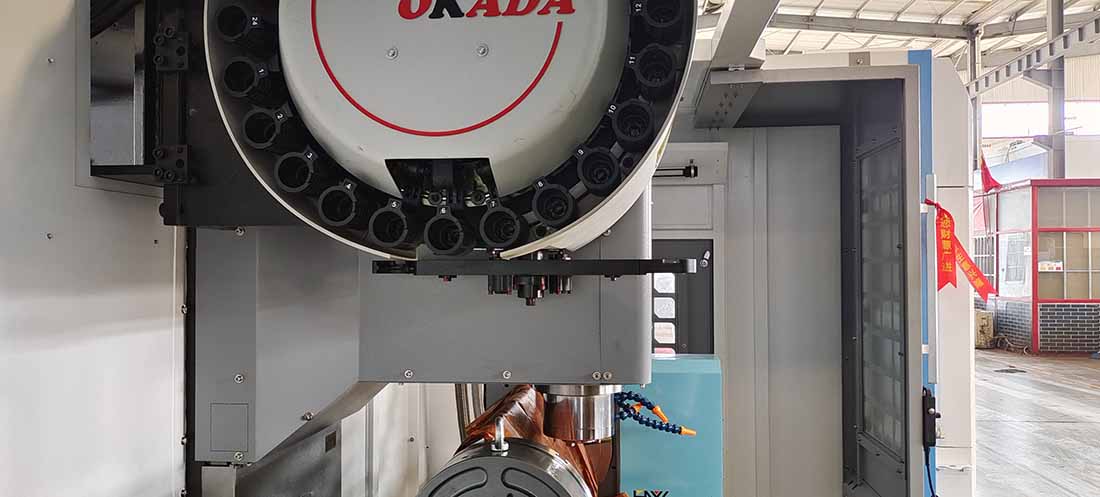

| 换刀机构 | 刀库 | 台湾 | 冈田/德速 | 圆盘式 BT40-24T |
| 加工冷卻系統 | 水泵 | 无锡 | 诺克 | CH4V-30L |
| 集中润滑系統 | 油泵 | 合资 | 河谷/宝腾 | 4L |
| 内防护 | 伸缩防护 | 江苏 | 六鼎 | |

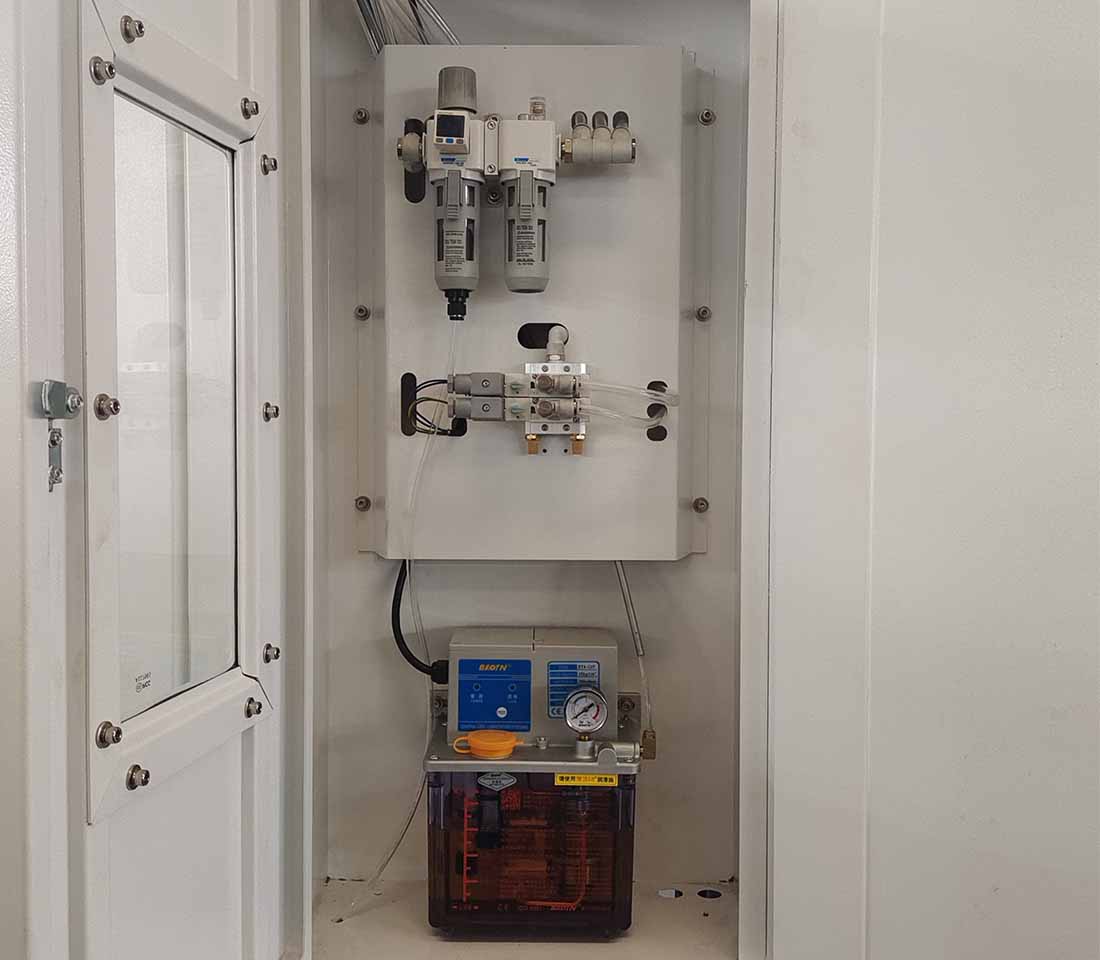

| 气动系統 | 电池阀 | 台湾 | 金器 | 24V |
| 三点組合 | 台湾 | 金器 | ||
| 增压缸 | 台湾 | 金器 | 4500kg | |
| 电器组件 | 控制器 | 日本/中国 | FANUC | FANUC OI MF PLUS |
| 主轴伺服电机 | 日本/中国 | FANUC | 11/15KW | |
| X/Y轴伺服电机 | 日本/中国 | FANUC | ||
| Z轴伺服电机 | 日本/中国 | FANUC | ||
| 手摇脉冲发射器 | 日本/中国 | FANUC | ||
| 变压器 | 东莞 | 金宝 | ||
| 电磁接触器/电磁开关 | 法国 | 施耐德 | ||
| 传动组件 | 三轴联轴器 | 台湾 | 瑞迪 | |

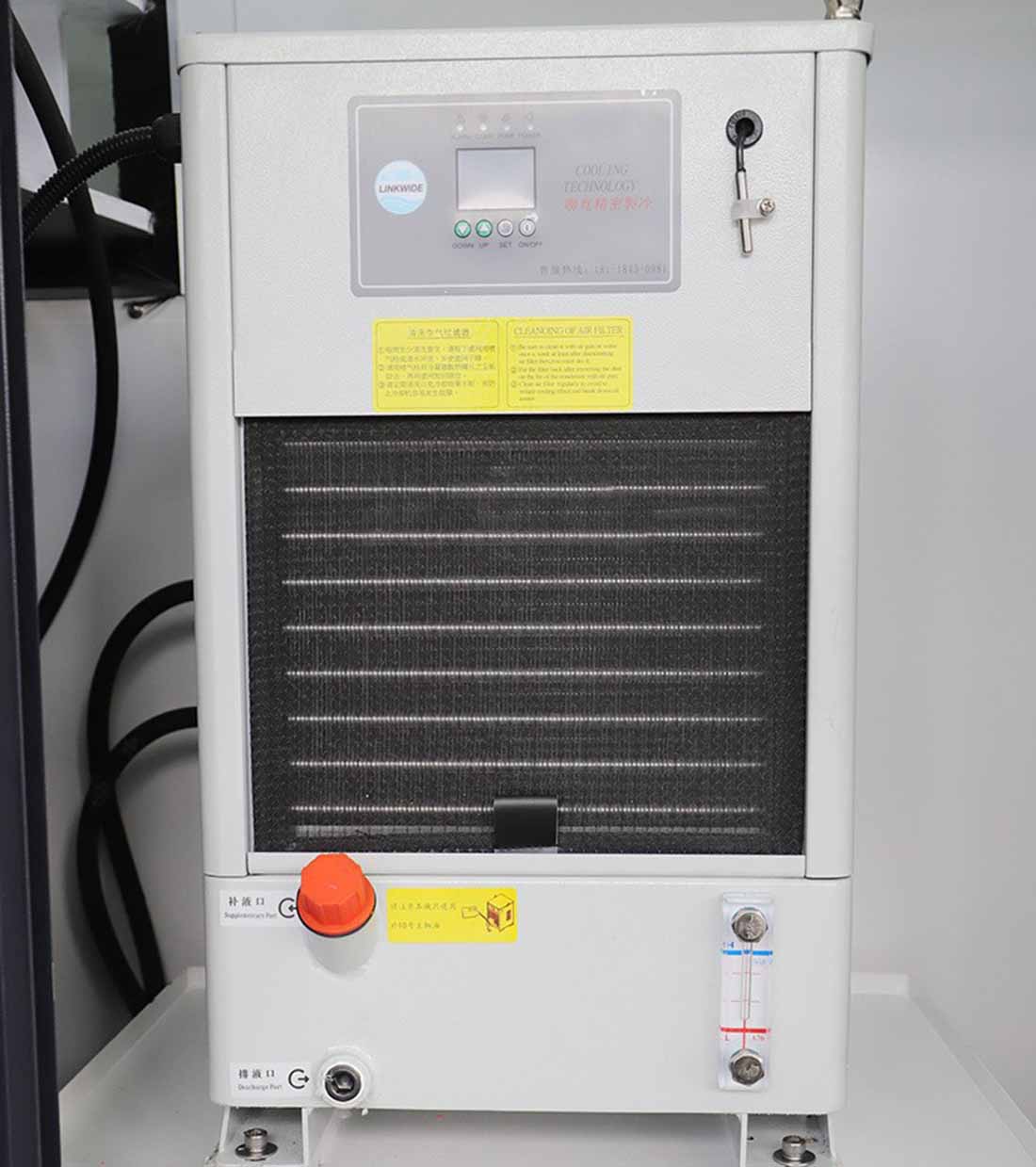

| 电器散热系統 | 热交换器 | 中国 | 联宽 | LKER-25A-A-1A |
如有供应商供应不上，将以同等品质的品牌代替。
四、1160加工中心可选配置：
| 序号 | 项目 | 型号 |
| 1. | 主轴单元 | 主轴中心出水 |
| 2. | BT40/150-10000转皮带主轴单元 | |
| 3. | BT40/150-12000转直连主轴单元 | |

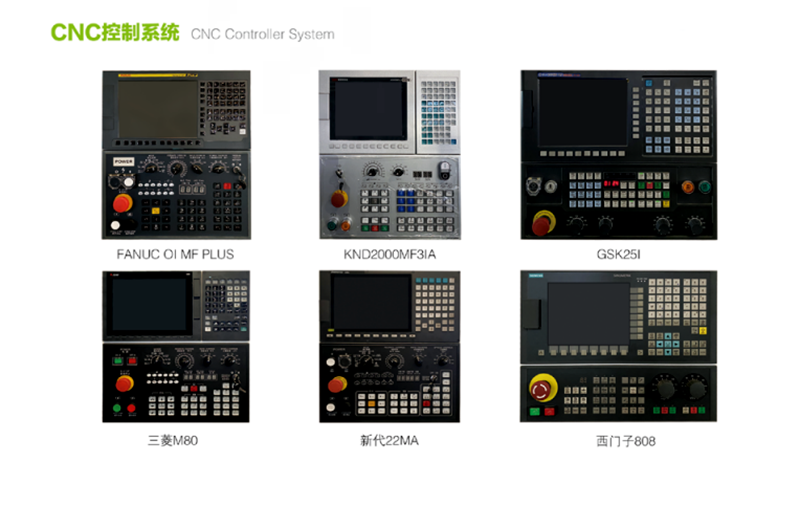

| 4. | 数控系统(机床标配FANUC 数控系统） | 广州 GSK 25I数控系统 |
| 5. | 北京 KND 3000 MF3I-A数控系统 | |
| 6. | 台湾 新代 22MA | |
| 7. | 日本三菱 M80数控系统 | |
| 8. | 德国 西门子 808/828D数控系统 | |
| 9. | 回转工作台 | 台湾品牌第四轴转台 |
| 10. | 台湾品牌第五轴转台 | |
| 11. | …… | …… |
